半导体制造属于超高精密制造领域，从晶圆搬运、清洗、刻蚀、镀膜到检测工序，整套设备内部大量使用特种工程塑料零部件。这些 PEEK 配件直接或者间接接触晶圆，一旦材料析出小分子有机物、摩擦脱落填料颗粒，就会附着在晶圆表面，引发短路、图案缺陷，直接造成晶圆报废，带来巨大经济损失。半导体设备零部件，不只是要求尺寸精度，洁净度、低析出、耐化学溶剂、低颗粒脱落，是排在第一位的硬性指标。很多设备研发工程师容易踩坑，直接选用普通工业级 PEEK 来制作半导体配件，工业级产品侧重力学性能，对小分子残留、杂质管控宽松，上机之后持续释放污染物，引发批量制程不良。

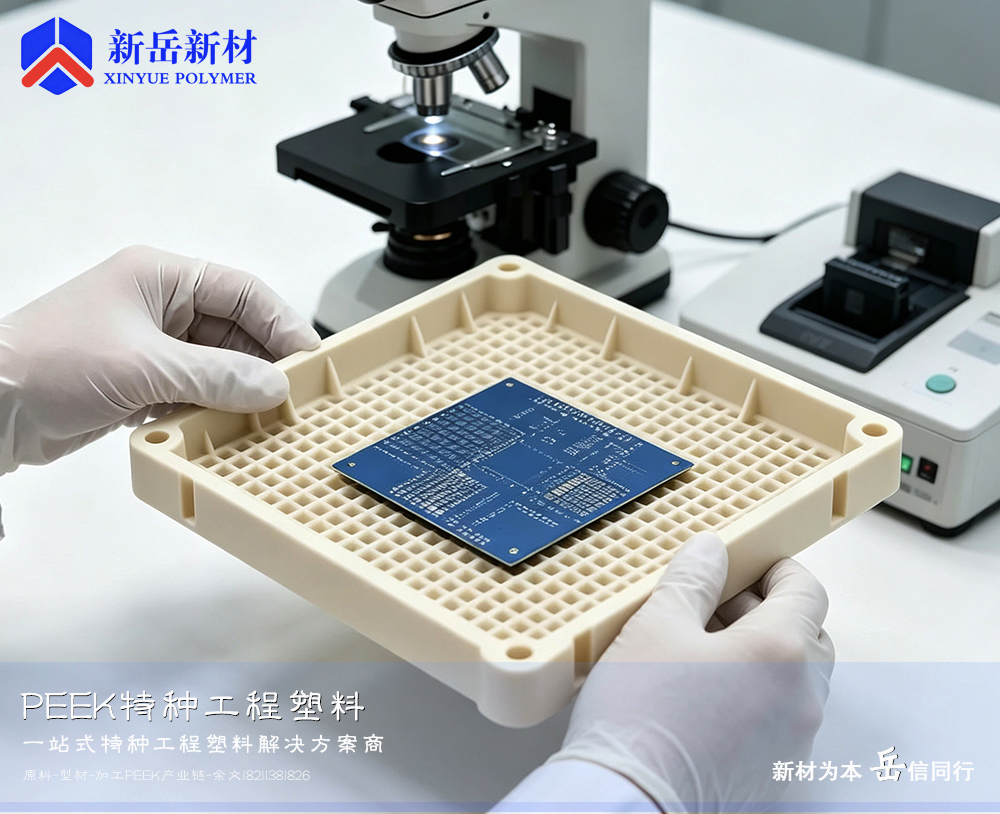

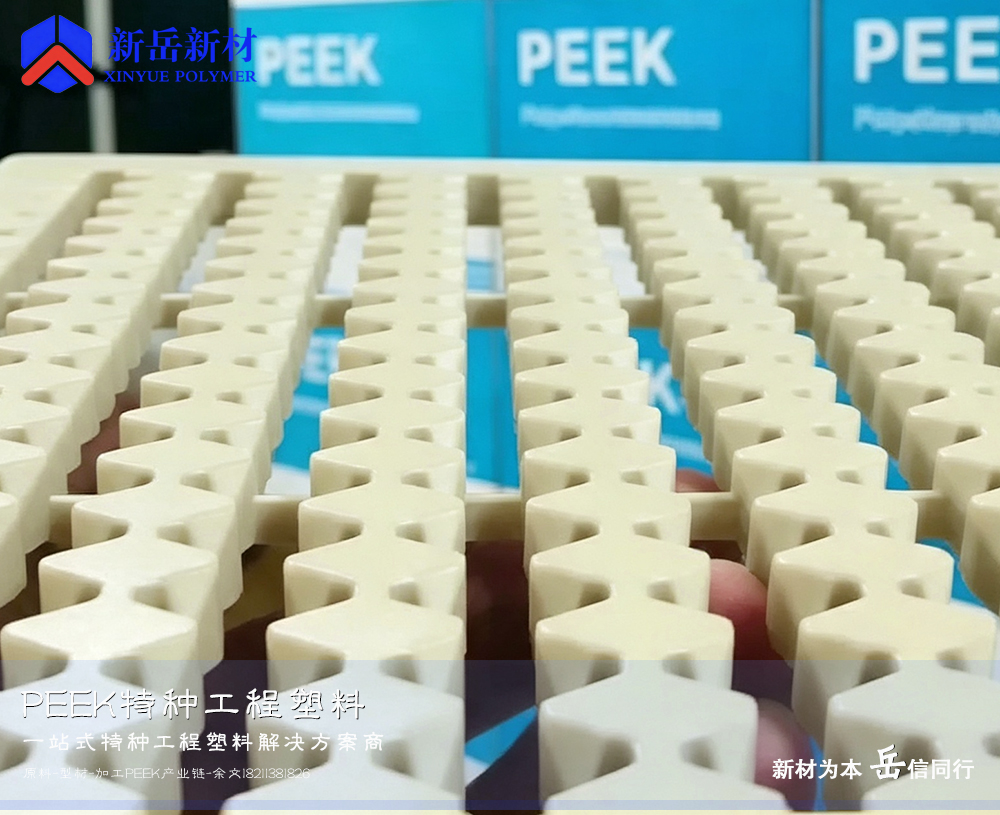

PEEK 凭借耐高温、耐强腐蚀化学溶剂、尺寸稳定、可精密加工等优势，成为半导体设备核心塑料选材，但半导体场景使用的是高纯洁净级 PEEK，和市面上通用工业 PEEK 有着本质区别。普通工业 PEEK 会存在残留单体、助剂杂质，填充改性牌号填料分散、界面处理不到位，摩擦过程填料颗粒脱落，无法满足半导体洁净车间的使用标准。半导体 PEEK 零部件主要涵盖晶圆载具、晶圆吸盘、定位销、隔离垫片、传送夹爪、腔体内部绝缘结构件、化学流体管路配件等，不同工位工况不同，对纯度、耐化学、耐磨的侧重点各不相同。

半导体 PEEK 牌号选型，核心原则：优先控制析出与颗粒风险，再考虑增强耐磨等性能。纯料高纯 PEEK 是半导体腔体、晶圆接触部件最常用基体，无外来填料，小分子析出最低，耐各类光刻溶剂、酸碱清洗液，最大程度规避填料脱落带来颗粒污染；碳纤、PTFE 填充改性 PEEK，只有在非晶圆直接接触、需要耐磨自润滑的传动结构才可以谨慎选用，并且必须使用半导体专用改性配方，严控填料纯度与树脂‑填料界面结合力，禁止直接使用普通工业填充 PEEK。很多企业为追求刚性，直接选用工业碳纤 PEEK 加工晶圆接触件，运行过程填料颗粒掉落，直接造成晶圆污染报废，是行业高频事故诱因。

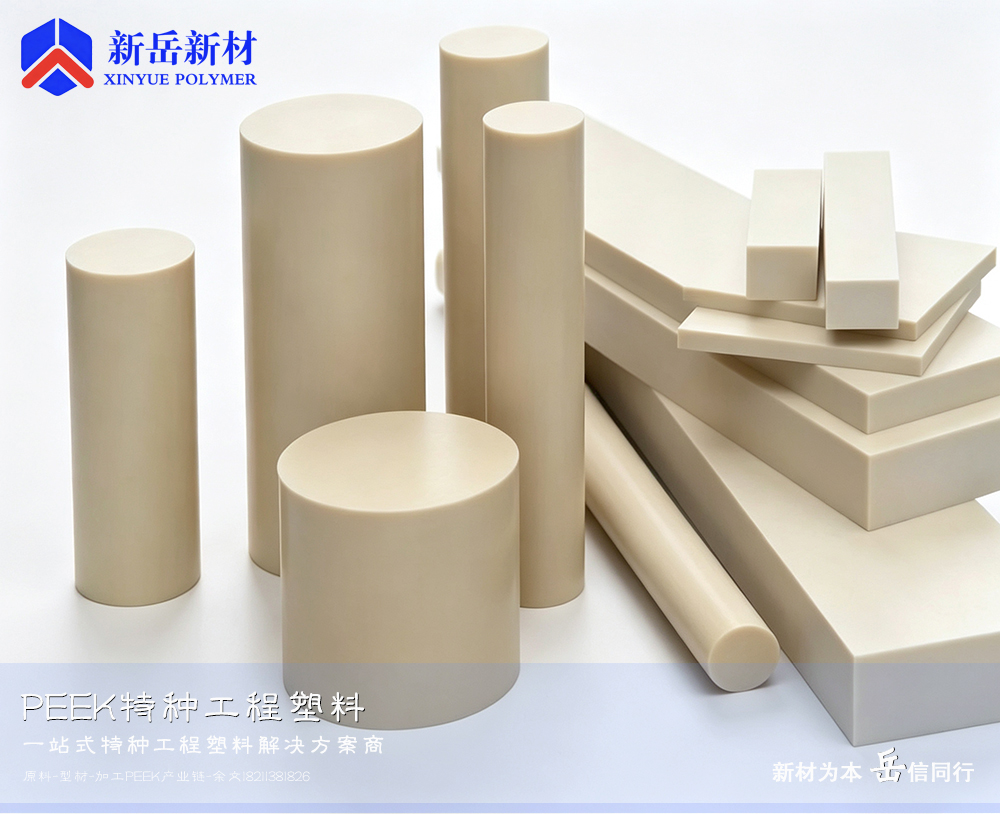

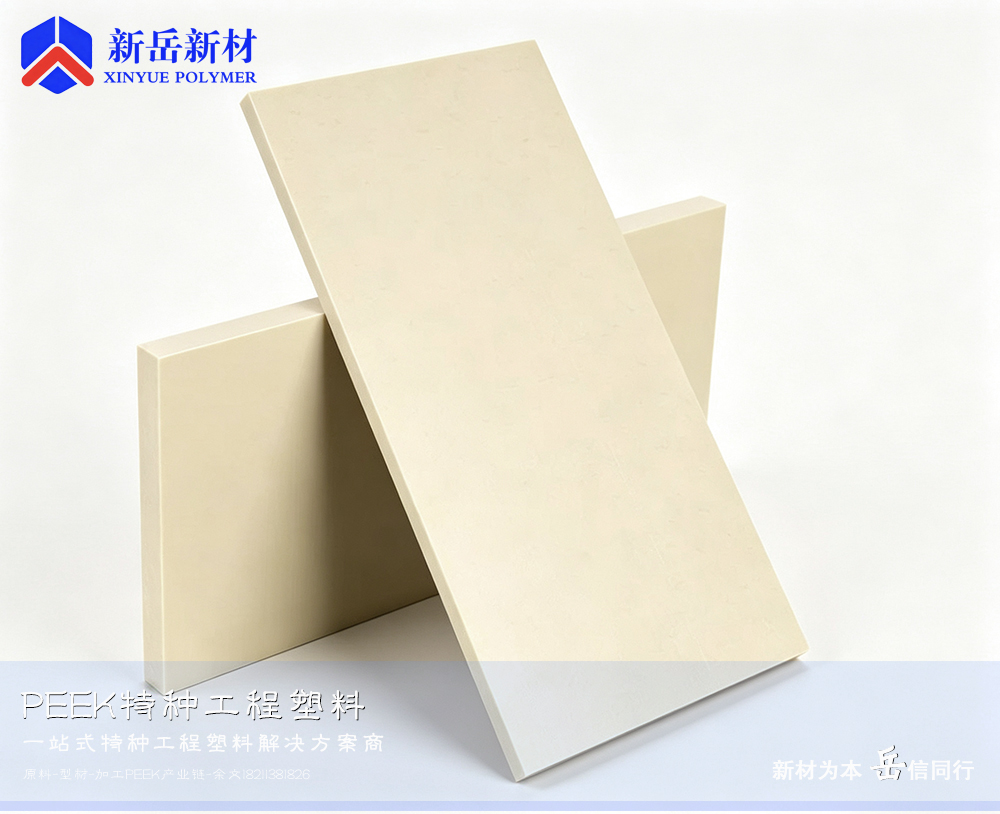

惠州市新岳新材料科技有限公司针对半导体洁净工况，开发高纯级 PEEK 挤出型材产品，严控树脂原料杂质，杜绝回收料、水口料混入，严格管控生产环境，减少外来粉尘杂质带入，可提供高纯纯 PEEK 棒材、板材，同时配套半导体工况改性 PEEK 材料，用于非接触传动部件，为半导体设备厂商提供坯料以及技术支持，协助客户区分工业级与半导体级 PEEK，规避选材源头带来的污染隐患。

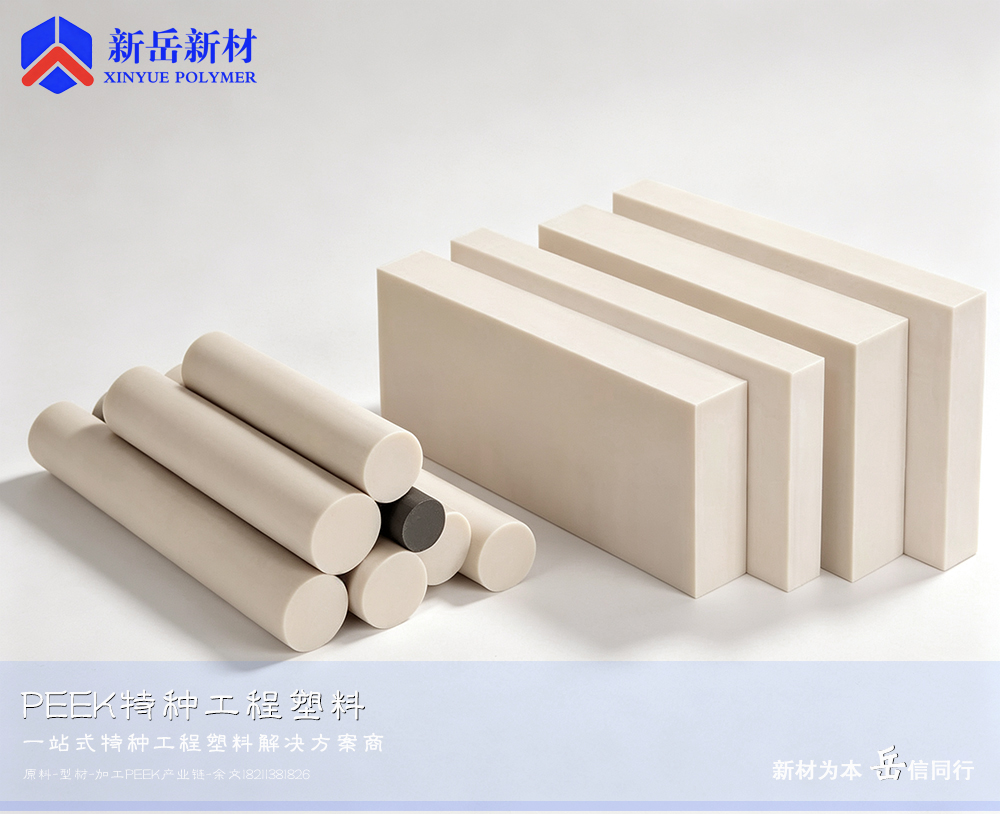

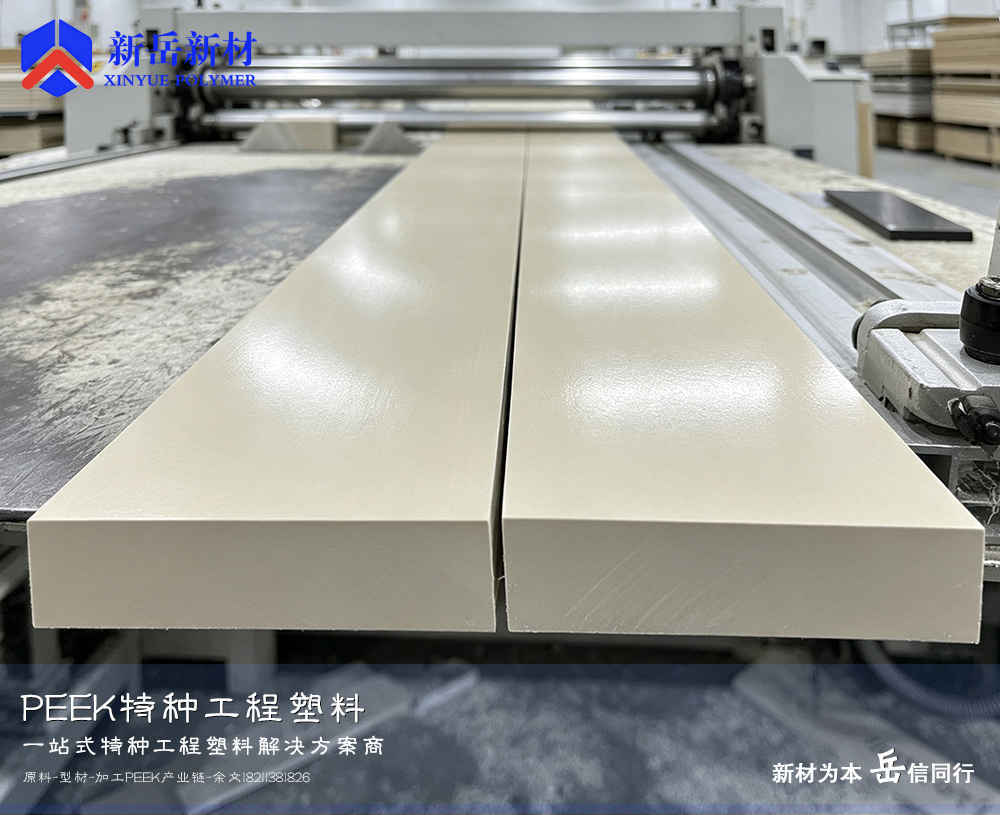

半导体 PEEK 精密零部件主流制备路径为：高纯 PEEK 挤出坯料→退火处理→CNC 超精密机加工→超净清洗→无尘包装。半导体配件极少使用普通注塑工艺，注塑过程容易引入脱模剂、小分子残留，模具磨损脱落金属杂质，提升析出污染风险。挤出型材路线优势在于基体纯度可控，坯料经过充分退火，消除内部残余应力，保障后续加工后尺寸长期稳定。坯料环节是第一道关口，半导体用 PEEK 型材，不能使用通用工业型材，必须做到原料高纯、生产环境防尘、完成充分退火。如果坯料内部残余应力大，加工完成之后缓慢释放应力，零件尺寸发生漂移，精密公差直接失效。

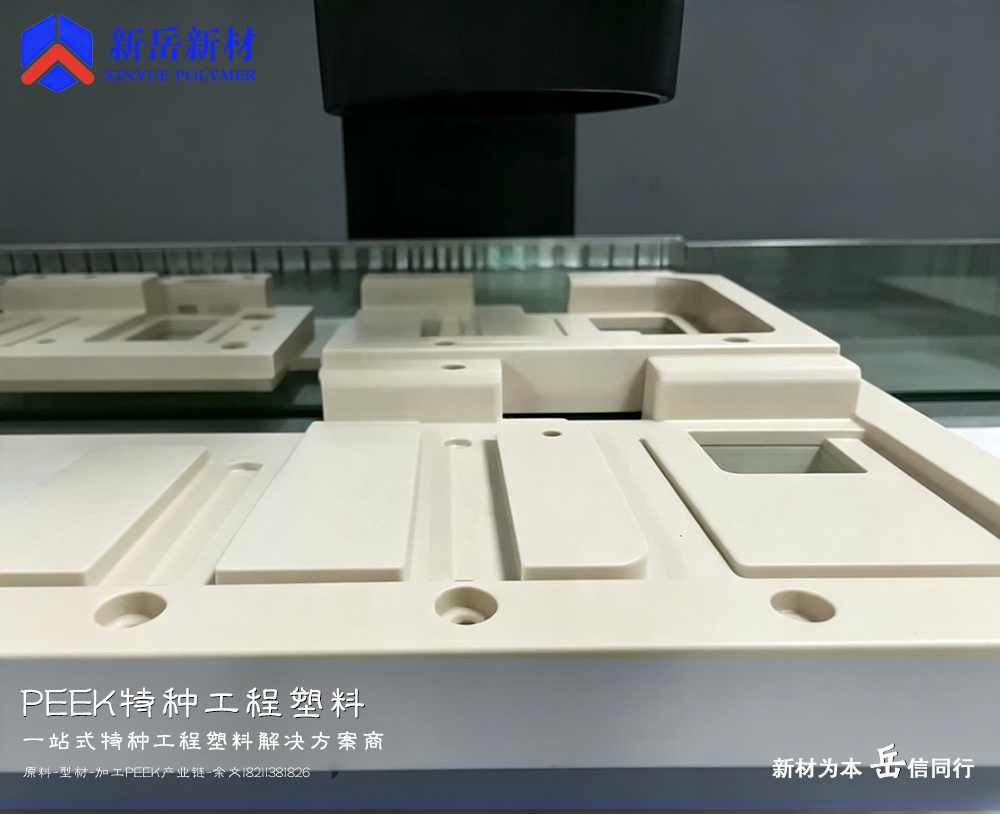

CNC 精密加工环节，同样会引入颗粒污染风险。加工刀具、切削液、工装夹具都有可能带入杂质。半导体 PEEK 零件加工，优先选用硬质合金刀具，刀具定期更换，避免刀具磨损产生金属碎屑；尽量采用干式切削或者专用洁净切削液，加工环境做好防尘防护；加工完成后零件表面会残留切削碎屑、微小毛刺，肉眼难以分辨，必须做去毛刺处理。很多人误以为加工完尺寸合格就完成生产，残留在零件微孔缝隙内的微颗粒，上机运行后脱落，就是晶圆污染的源头。

加工完成之后的超净清洗工序，是半导体 PEEK 零件必不可少的一环，工业零部件常规清洗完全达不到半导体等级。标准流程一般分为有机溶剂清洗、酸碱清洗、超纯水多级漂洗、超声震荡、高温烘烤除气，目的去除表面切削残留、有机小分子，降低材料出气析出。清洗完成后在无尘环境下完成真空密封包装，避免二次污染。省略清洗烘烤工序，即便原材料是高纯 PEEK，也无法满足半导体腔体使用要求。

结构设计上，半导体 PEEK 精密件也有专属设计要点。尽量减少细小缝隙、盲孔，缝隙内部极易藏匿加工碎屑，后续清洗难以彻底；避免尖锐棱角，减少摩擦掉屑风险；充分考虑 PEEK 热膨胀系数，设备高低温循环工况下预留公差，防止零件卡滞、尺寸超差；直接接触晶圆的接触面，合理设计表面粗糙度，粗糙度太高容易产生微颗粒，过低又会发生真空吸附粘片，需要结合实际工况做表面工艺匹配。

半导体 PEEK 零部件典型失效以及对应解决方案。第一，晶圆颗粒污染，源头分为原材料杂质、填料脱落、加工残留碎屑；对策更换高纯基材，晶圆接触件避免填充改性牌号，规范 CNC 加工与超净清洗烘烤流程。第二，高低温循环尺寸漂移，坯料未充分退火，残余应力释放；对策采用充分退火的高纯挤出坯料，严控坯料品质。第三，化学品浸泡后开裂，选用耐化学性能差的改性牌号，介质沿填料界面侵入；晶圆接触工位优先使用高纯纯 PEEK。第四，高温腔体内部出气析出超标，原料含有助剂残留、未做烘烤除气；选用高纯基材，完成高温烘烤除气工序。出现不良需要溯源，区分原材料、机加工、清洗包装哪一个环节产生问题，不能简单更换零件。

惠州市新岳新材料科技有限公司接触大量半导体设备客户，发现行业普遍存在认知误区：只要材质是 PEEK，就可以用于半导体。实际上 PEEK 只是基材，原料纯度、生产管控、退火、加工、清洗，每一环都会决定最终洁净表现。部分供应商用普通工业 PEEK 冒充半导体级，价格低廉，但杂质、小分子、填料残留无法管控，短期测试看不出问题，设备长期运行之后持续释放污染物，给终端客户造成重大损失。半导体零部件采购，不能只看材质名称，需要关注原料等级、生产管控、退火工艺、清洗报告。

同时要理清 PEEK 材料使用边界，即便高纯 PEEK，面对部分强氧化性特种药液，依然存在腐蚀风险，新项目上线前，必须做药液浸泡相容性测试；超高温腔体，需要校核 PEEK 温度上限。完整项目开发流程：梳理工位是否直接接触晶圆、工作温度、接触化学介质；匹配高纯 PEEK 牌号；选用合格退火坯料；精密 CNC 加工；超净清洗烘烤除气；开展析出、颗粒模拟验证；验证通过再小批量上机，不建议直接大批量装机。

除晶圆载具、定位件之外，半导体设备内部还有大量传动、绝缘、流体配件，非晶圆直接接触部位，可以按需选用合规改性 PEEK，兼顾耐磨与洁净要求，但依旧要规避低品质回收改性料。整套配件原材料、坯料退火、精密加工、清洗、无尘包装环环相扣，任何一环简化，都有可能带来污染风险。

国内半导体设备国产化进程持续提速，对高纯 PEEK 精密零部件需求持续上涨，但市面上 PEEK 产品品质参差不齐，很多机加工厂只具备机械加工能力，缺少半导体洁净加工管控意识，只追求尺寸公差，忽略颗粒、析出管控。半导体 PEEK 零部件，是材料 + 加工 + 清洗整套体系，不是简单拿一块 PEEK 料加工出外形就可以交付。

惠州市新岳新材料科技有限公司深耕高纯 PEEK 型材研发生产，严格管控原料来源，不使用回收料，执行坯料标准化退火工艺，为半导体设备领域提供高纯 PEEK 棒材、板材，同时输出选材指引，提示加工、清洗环节关键控制点，协助设备制造企业规避颗粒污染风险，缩短新品验证周期。
