PEEK 大规格棒材工艺革新，连续挤出工艺对标模压坯料，兼顾尺寸一致性与内部致密性，为大型特种塑料构件提供高性价比基材选择

在海工装备、大型新能源工装、大型耐磨衬套、特种设备承载滑块等场景中，不少零部件截面尺寸大，需要大规格 PEEK 基材进行切削加工。行业传统解决方案普遍采用模压坯料，将 PEEK 粉体放入模具内部，经过高温、高压长时间保温保压，再缓慢降温成型，得到大尺寸坯料。模压工艺能够实现超大规格基材制备，但与生俱来存在诸多短板。模压生产单批次周期很长，一套坯料完整生产流程往往耗费数十小时；材料成品率偏低，机加工去除余量巨大，原料浪费严重；单模产出数量有限，订单交付周期很难压缩；大尺寸模压坯料还容易出现内部致密度不均、局部孔隙、结晶度差异等问题，进一步拉高大型 PEEK 零件的综合制造成本。

长期以来，大规格 PEEK 基材市场形成现状：超大尺寸构件离不开模压坯料，但高昂价格与漫长交期，限制了 PEEK 材料在更多大型装备场景的规模化推广。很多设备设计端明明看好 PEEK 耐高温、耐腐蚀、高耐磨的综合优势，却受限于基材成本过高，转而选用其他替代材料。如何在保证基材品质的前提下，降低大型 PEEK 零部件的材料成本，成为国内 PEEK 型材工厂亟待攻克的课题。连续挤出 PEEK 大棒材技术，正是针对这一行业痛点发展而来，用连续化挤出工艺产出大直径棒材，以此替代部分场景下的模压坯料，实现降本增效。

但 PEEK 大棒材连续挤出，技术门槛远高于中小规格棒材。大截面熔体从模头挤出之后，会面临一系列工艺难题。

第一是熔体压力控制，大截面出料，熔体流动阻力大，极易出现压力波动，造成棒材内部压实不足，产生孔隙缺陷；

第二是内外温差难题，棒材外径越大，表层冷却速度快，芯部散热极其缓慢，表层已经固化，芯部仍然处于熔融状态，内外结晶速率不一致，积蓄巨大残余应力，后期加工极易翘曲变形；

第三是牵引与冷却匹配矛盾，冷却不足棒材容易变形弯曲，冷却过快表层锁死，内部热量无法释放，埋下后变形隐患；

第四，碳纤、PTFE 改性 PEEK 大棒材，导热性能发生改变，原有纯料挤出参数全部需要重新调试，进一步加大生产难度。

很多型材工厂只能稳定生产中小直径 PEEK 棒材，一旦放大截面规格，就会出现棒材弯曲、内部疏松、气泡、开裂、应力过大等一系列缺陷，产出的大棒无法用于精密机加工。不少企业尝试直接套用小棒挤出工艺去生产大棒，最终得到外观尚可，但内部品质不达标的产品。连续挤出大棒材绝非简单放大模具尺寸，而是一套包含塑化、稳压、多级梯度冷却、定型、退火的完整工艺体系。

对比传统模压坯料，合格的连续挤出 PEEK 大棒材拥有多重优势。首先是生产效率，连续化不间断生产，摆脱模压单模间歇式生产模式，大幅缩短交付周期；其次是材料利用率，挤出棒材规格可以贴近零件毛坯尺寸，减少机加工切削余量，减少原料浪费；产品具备更好的轴向性能一致性，同一支棒材从头到尾性能波动更小；同时规模化连续生产，摊薄单位生产成本，对比模压坯料可以实现显著降本。当然也要客观看待工艺边界，超出挤出设备极限的超超大规格工件，依旧需要模压坯料作为基材，两种工艺属于互补关系，而非完全互相取代。

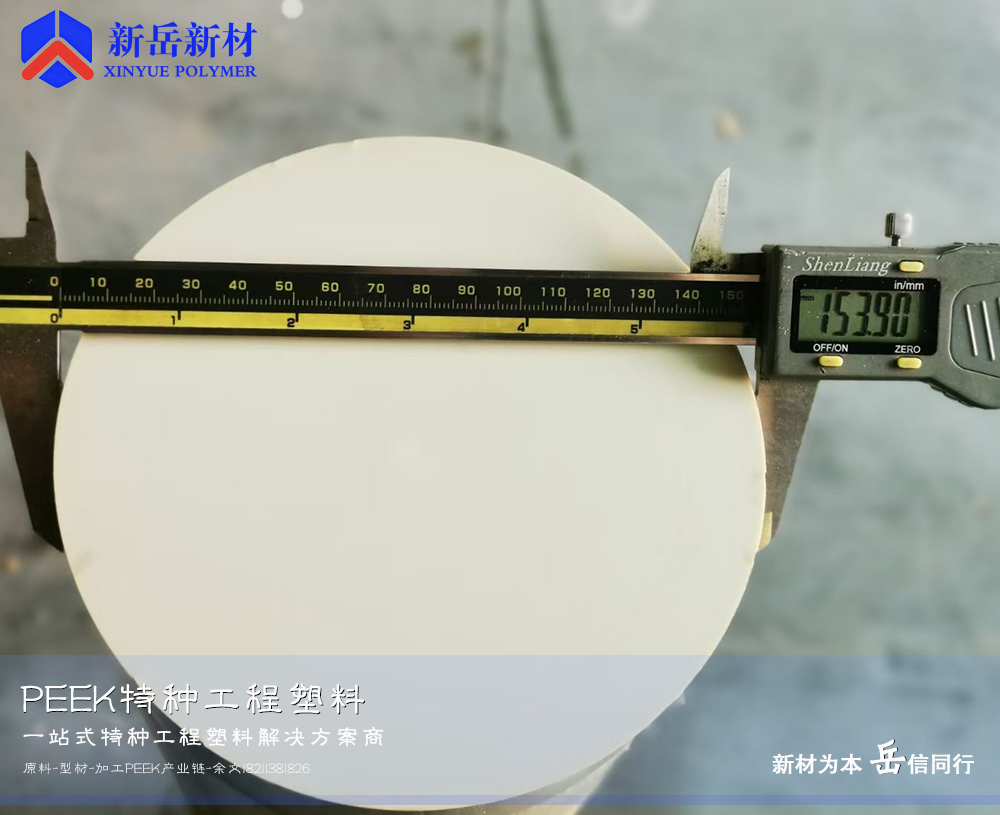

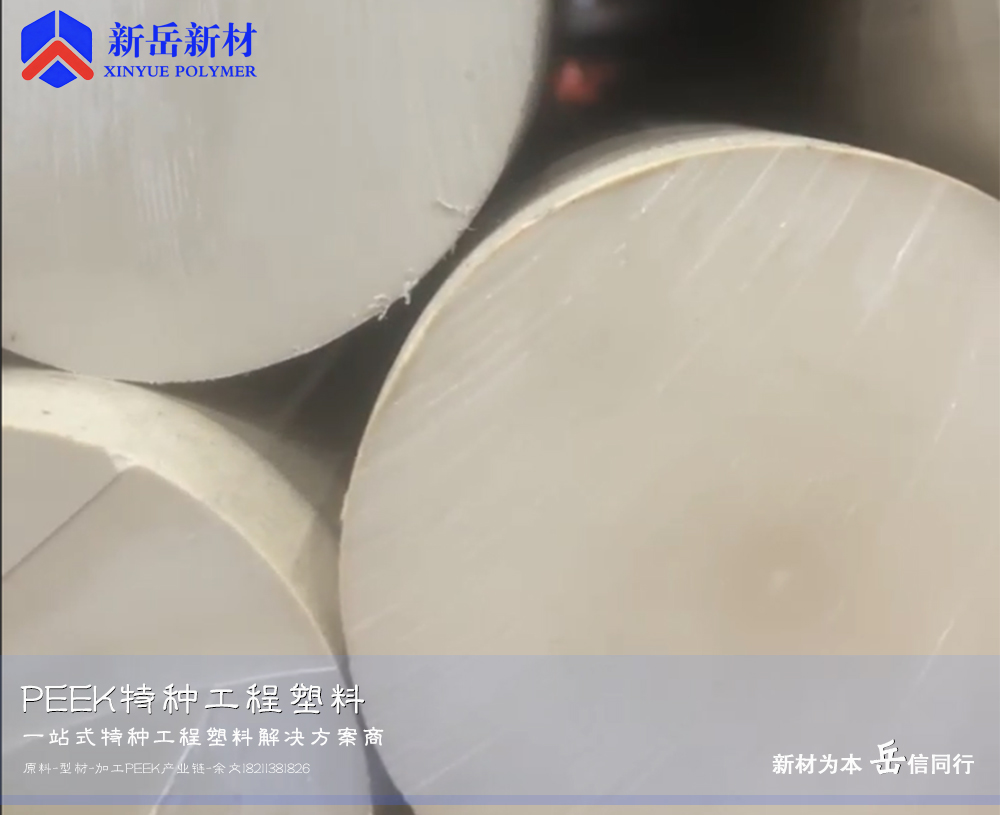

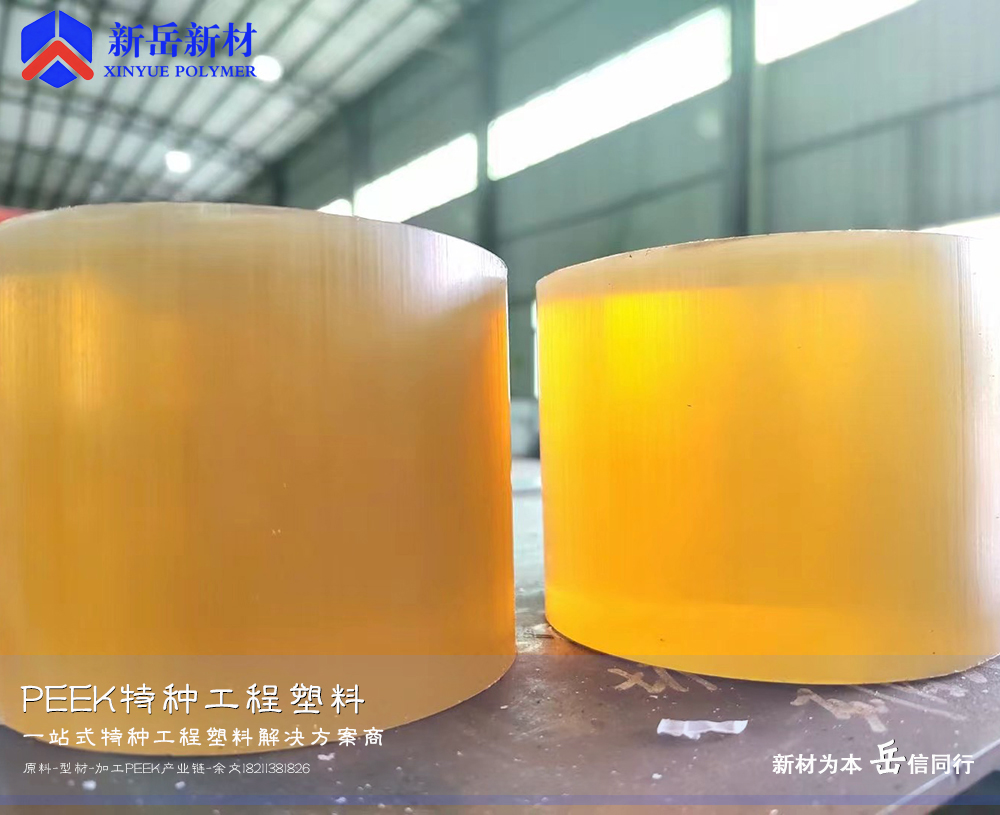

惠州市新岳新材料科技有限公司坚持全链自研，完成连续挤出 PEEK 大棒材整套工艺开发，攻克大截面熔体稳压、梯度降温定型、内外结晶均衡等多项技术难点。通过优化大截面专用模头结构，稳定熔体挤出压力；采用分区梯度冷却定型系统，放缓表层冷却速度，给芯部充足散热结晶时间，缩小棒材表层与芯部的结晶差距；下线后配套长时间恒温退火工艺，释放内部残余应力。可稳定产出纯 PEEK、碳纤增强、混合填料改性系列大棒材，基材内部致密无孔隙，结晶均匀稳定，可直接替代对应规格模压坯料，面向海工大型衬套、新能源工装、大型耐磨滑块等零部件提供基材，帮助客户降低大型件原材料采购成本，缩短供货周期。

从大量项目实践中能够看到，很多客户在大型零件选材时，直接默认只能选用模压坯料，没有评估连续挤出大棒材的可行性。在零件尺寸处于挤出工艺可覆盖区间内，优先选用连续挤出大棒材，能够带来非常可观的综合收益。一方面原材料采购单价下降，另一方面棒材规格可以按需匹配毛坯，减少切削余量，节省 PEEK 原料，同时缩短交期，对项目进度形成有力支撑。

但选型过程中也需要规避误区，不能认为所有大尺寸零件都可以用挤出大棒完全替代模压坯料。当工件尺寸超出挤出设备极限，或者对径向方向性能有极高要求的特殊工况，仍然需要模压坯料。同时市场上部分劣质大挤出棒材，为追求产量，简化冷却与退火流程，棒材内部残余应力巨大，加工后严重变形，客户采购时不能只看外径规格，更要关注内部致密度、残余应力、结晶均匀度等核心指标。

惠州市新岳新材料科技有限公司建立连续挤出 PEEK 大棒材标准化管控流程。根据棒材直径以及原料牌号，配置对应模头、挤出压力、分区冷却温度曲线；生产过程实时监控熔体压力、各区温度、牵引速度，避免参数漂移；严格管控冷却速率，规避内外温差过大带来的应力问题；棒材完成挤出后进入退火工序，充分释放残余应力；每批次抽样剖切检测内部致密度，确认无疏松孔隙；检验合格后密封包装出库。同时为客户提供选型参考，明确挤出大棒与模压坯料适用边界，协助客户合理选择基材方案。
